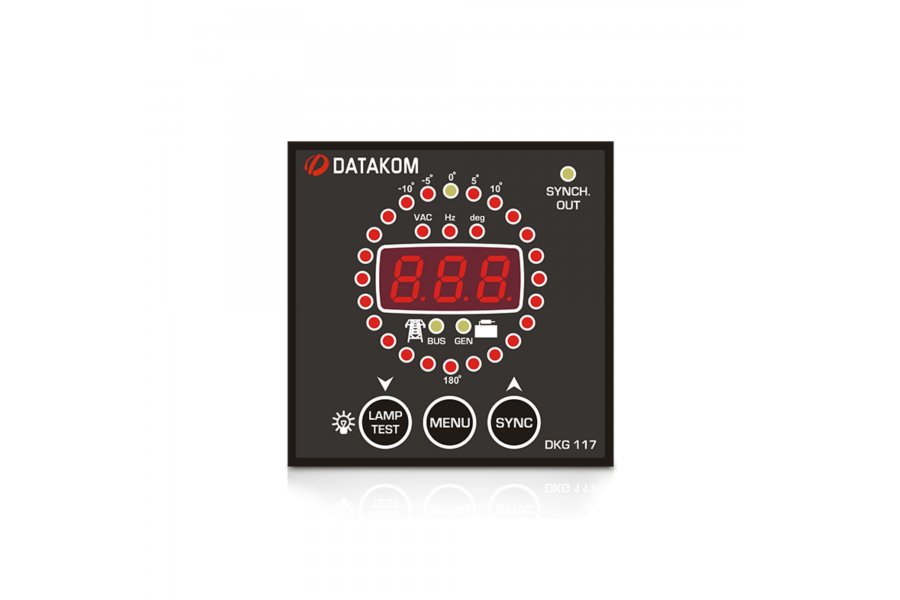

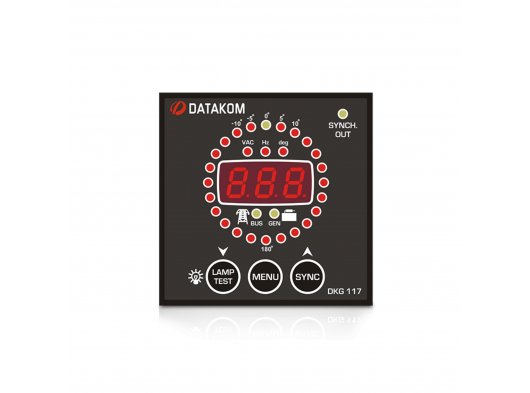

DKG-117 senkronoskop & kontrol senkron rölesi 72x72mm

ÜRÜN BROŞÜRÜ

DKG-117, DIN72 panel montajlı bir kutuda sunulan ve mikroprosesör kontrollu programlanabilir bir senkronizasyon kontrol rölesi ve senkronoskoptur.

DKG-117 temel olarak manüel jeneratör senkronizasyon uygulamalarında, jeneratör ile jeneratör barası arasında veya jeneratör barasıyla şebeke arasındaki senkronizasyonun kontrolunda kullanılır. Senkronizasyon kontrolu SENKRONİZASYON KONTROL girişine sinyal uygulanarak veya SYNCH butonuna basılarak başlatılır.

Birbirinden bağımsız 2 şebekenin voltaj ve frekanslarını ve iki şebeke arasındaki anlık faz açısını ölçer.

Ölçülen değerler 3 haneli led göstergede gösterilir. 24 adet ledden oluşan dairesel senkronoskop 2 şebeke arasındaki faz açısını gösterir. Senkronoskop ancak her 2 şebekenin voltajı da ayarlanmış limitler içindeyse devreye girer.

Senkronizasyon kontrolu aşağıdaki şartların 4 bara periyodu süresince eksiksiz sağlanmasıyla gerçekleşir:

   - bara faz voltajı ayarlanmış limitler içinde

   - jeneratör faz voltajı ayarlanmış limitler içinde

   - bara-jeneratör frekans farkı ayarlanmış limitin altında

   - bara-jeneratör voltaj farkı ayarlanmış limitin altında

   - bara-jeneratör faz açısı ayarlanmış limitin altında
