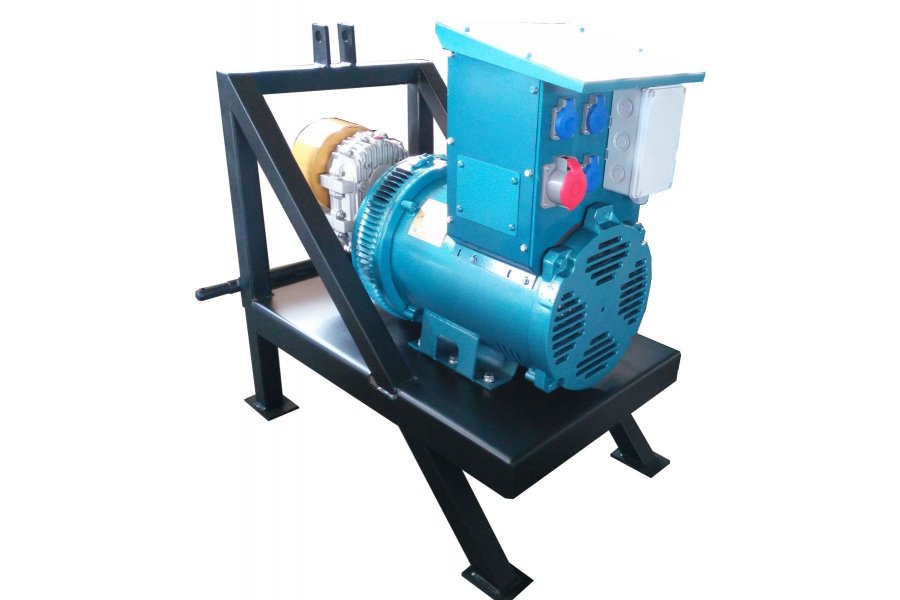

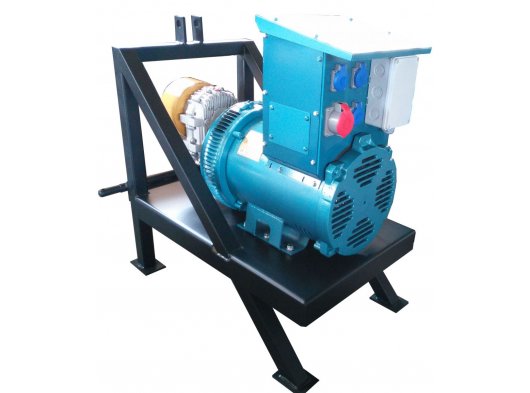

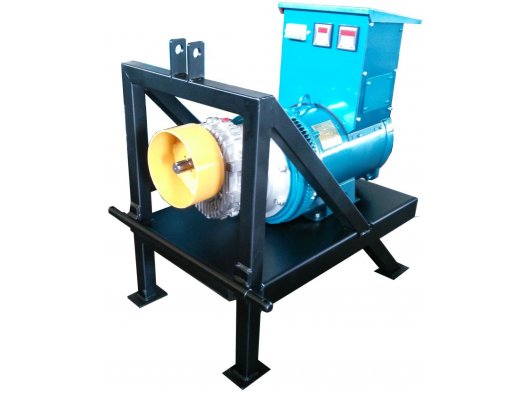

Traktör Arkası 22 kVA Kuyruk Mil Jeneratör

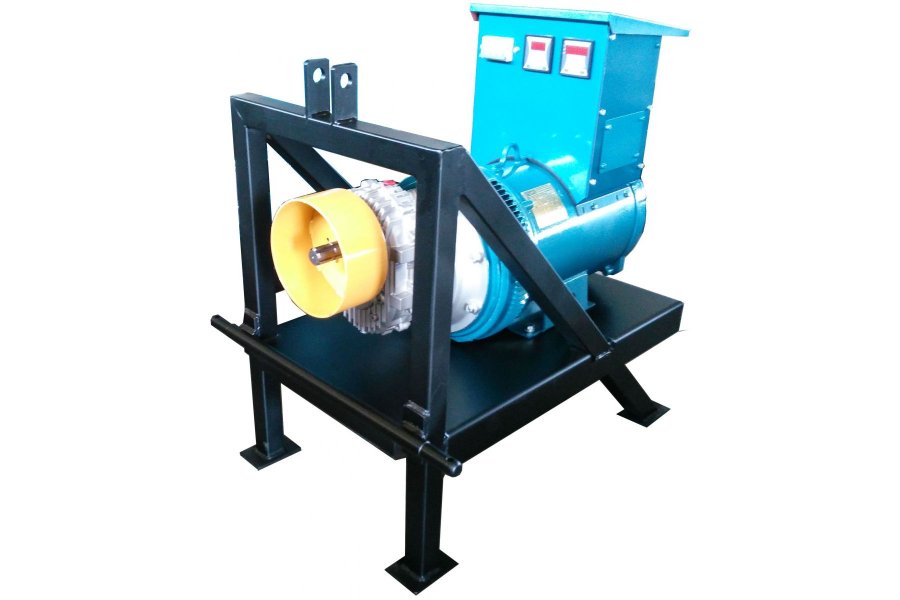

%100 yerli imalat Gensan marka1500d/d Trifaze alternatör(dinamo)  Ä°talyan redüktör grubu

50x50mm kutu profilden ÅŸase Alternatör üzerine montajlı pano 1 Ad. Voltmetre,

1 Ad. Frekans metre,W-Otomat,3 Ad. 220V Priz,1 Ad. 380V Priz

Not: Åžaft dahil deÄŸildir.

1. KUYRUK MÄ°LÄ° HIZI

430 devir / dakika (El gazı ile frekans 52Hz gösterinceye kadar arttırılır. Traktöre göre değişkenlik göstermekle beraber çoğu traktör için el gazını 13-14 ‘e getirmek yeterlidir.)

 2. ALTERNATÖR ÖZELLÄ°KLERÄ°
- Fırçasız (Kömürsüz)
- Otomatik voltaj regülatörlü (AVR kartlı)
- 1500 devir / dakika
- 50Hz
- Üç Fazlı  231 / 400 Volt (Fazlararası 400 Volt ;  Faz-Nötr arası 231 Volt)
 3. KARDAN ÅžAFTI
Kardan şarftı fiyata dahil değildir. Kardan şaftı seçerken kullanılan şaftın gücü en az alternatör gücü kadar olmalıdır. Örneğin 40KVA gücünde bir traktör jeneratörüne 540 devir/daika’da en az 40kw güç kaldırabilen bir şaft gereklidir.

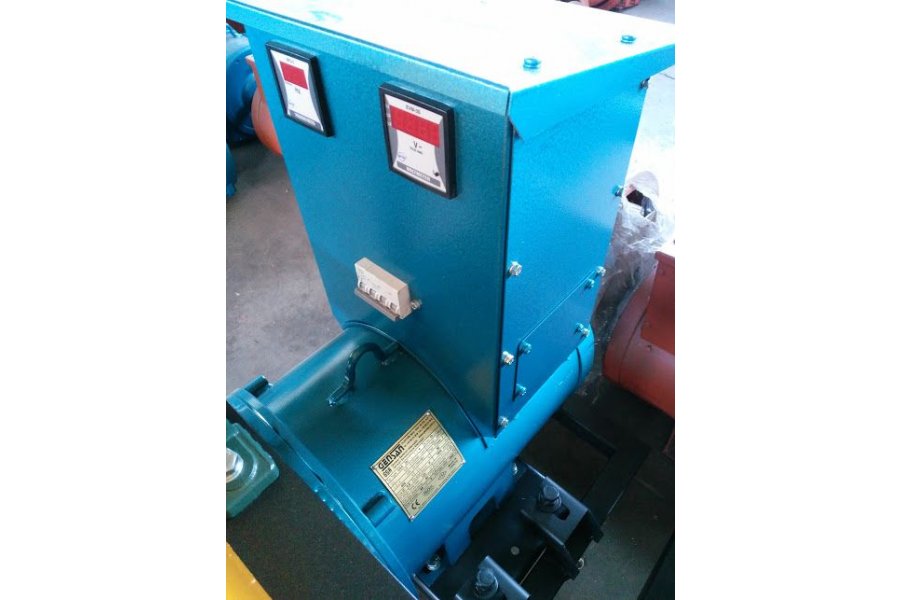

4. PANO İÇİNDEKİLER

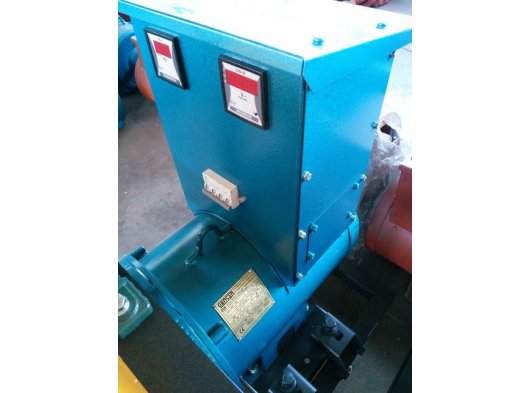

-  Dijital frekansmetre (BoÅŸta iken el gazı ile 52Hz gösterecek ÅŸekilde ayarlanır)
-  Dijital Voltmetre (Frekansmetre 52Hz gösterdiÄŸinde fazlar arası 400Volt okunur)
-  Nötr kesmeli sigorta (Alternatör aşırı yüklendiÄŸinde sigorta atarak alternatörü korur)

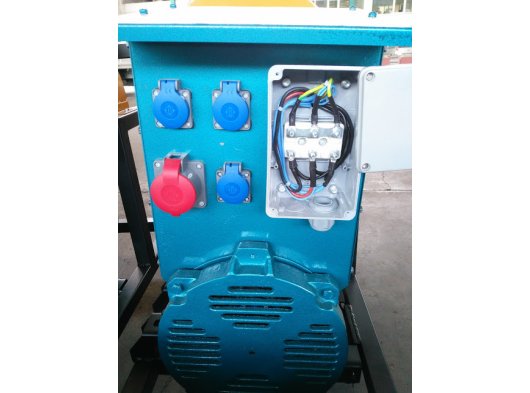

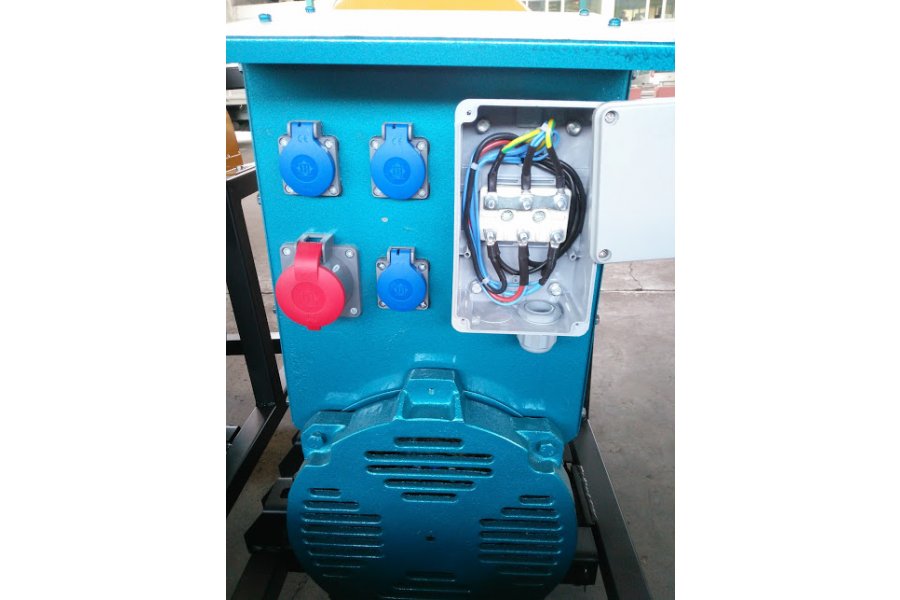

-  Üç adet monofaze priz (Prizlerin kaldıracağı maksimum akım 16 Amper’dir.)
-  Bir adet üç-faz priz (Üç-faz prizin kaldıracağı maksimum akım 25 Amper’dir.)
-  Yüksek amperli yükleri baÄŸlamak için kutu içinde klemens

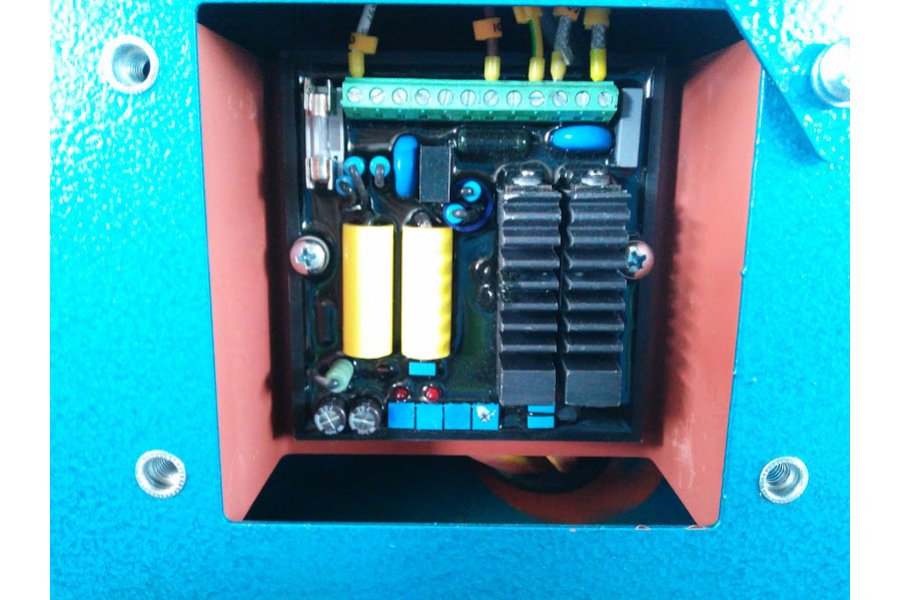

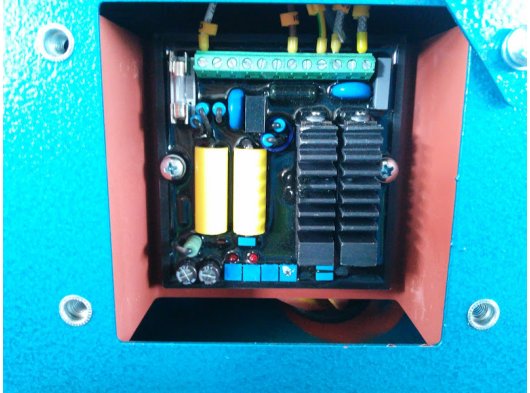

-   AVR kartı (AVR kartı pano kenarındaki saç kapağın altındadır. Alternatör ayarları bu kart üzerinden yapılır)
5. GÜÇ SEÇİMİ

Elektrik motoru tahrikli makinalar çalıştırılacaksa jeneratör gücü dikkatli seçilmelidir. Tam yükte çalışan bir elektrik motorunun kalkışta çekeceği güç direkt bağlamada nominal akımın 5 katı , yıldız üçgen şalterle bağlamada nominal akımın 2 katı olur.

Traktör jeneratörü ile dalgıç pompa çalıştırılacak ise aşağıdaki tablodan seçim yapılarak gerekli jeneratör gücü belirlenebilir.


6. KULLANIMDA DÄ°KKAT EDÄ°LECEK HUSUSLAR

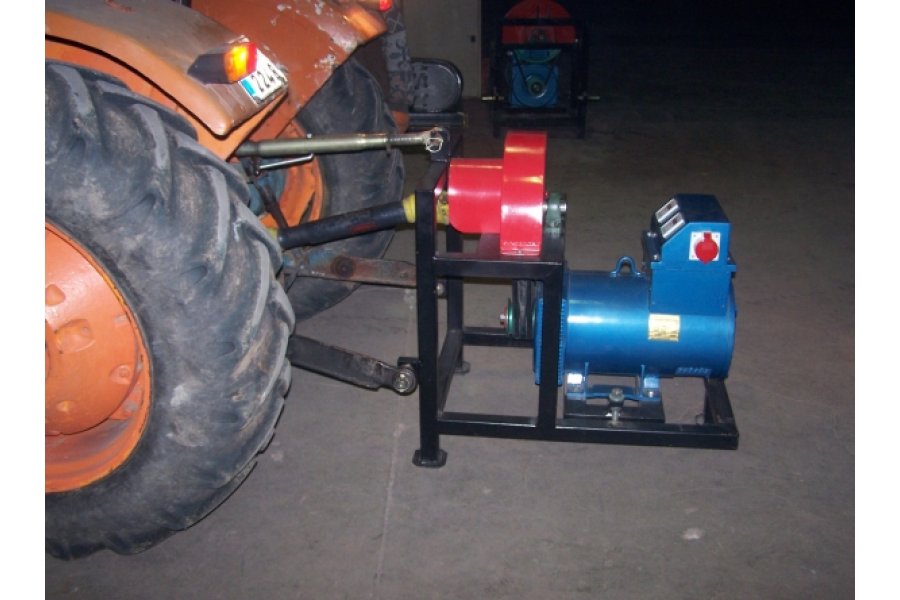

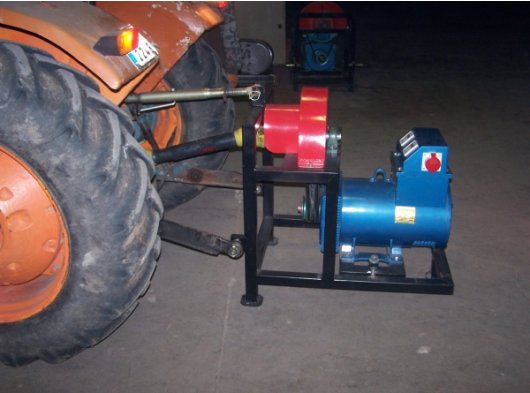

- Traktör çalıştırılmadan önce jeneratör üç noktadan traktöre bağlanmalı ve sökülmemesi için bağlantılar pim ile sabitlenmelidir. Kardan şaftı her iki taraftada mile tam oturtulmalı ve kilitli olup olmadığı kontrol edilmelidir.

- Traktör jeneratörü tüm ayakları yere oturtulmadan kesinlikle çalıştırılmamalıdır.

- Traktör çalıştırılmadan önce pano üzerindeki sigortalar kapalı konuma alınmalıdır. Frekansmetre 52Hz olduktan sonra otomatlar açılmalıdır.

- Kayışlı jeneratörlerde kayış gerginliÄŸine dikkat edilmelidir. Kayışın çok gergin olması durumunda alternatör rulmanları hasar görür. Kayışın gevÅŸek olması durumunda ise  kayma olacağından alternatör yüklendiÄŸinde devir ve frekans düşecektir.

-  Jeneratör döndürülmeden önce korumalar kapatılmalı, çalışma esnasında hareketli kısımlara dokunulmamalıdır.

- Traktör kuyruk milinin hızı alternatör üzerindeki frekansmetre yüksüz iken 52 Hz olana kadar arttırılır. Çalışma esnasında frekansmetre 50 Hz’nin altına kesinlikle düşmemelidir. Hızın düşmesi ile alternatör voltajı keserek kendini korumaya alır.

-  Alternatör nem ve tozdan korunmalıdır. Alternatörün emiÅŸ pencerelerinden su ve toz girmesi önlenmelidir.

-  Prizlerin içinde maksimum dayanabilecekleri akım yazılıdır. Prizler izin verilenden fazla yüklenmemelidir
 7. GEREKLÄ° TRAKTÖR GÃœCÃœ
Traktörün kaldıracağı en büyük jeneratör, traktör gücünün yaklaşık yarısı kadardır.
